Telemecanique (Schneider) Konnektör

Endüstriyel konnektörler, saha cihazlarının hızlı ve sızdırmaz biçimde bağlanmasını sağlayan bağlantı elemanlarıdır. M8, M12 ve M23 dişli yapılar en yaygın standartlardır. Kodlama sistemi, farklı amaçlara ait konnektörlerin yanlışlıkla birbirine takılmasını fiziksel olarak engeller.

Teklif: +90 533 461 51 10

Bu gruptaki markalar

Konnektör nerelerde kullanılır?

  • Sensör ve aktüatör bağlantısı
  • Endüstriyel Ethernet ve saha veri yolu hatları
  • Sahada yapılan kablo sonlandırmaları
  • Servis ve bakım sırasında hızlı sökme-takma

Seçim kriterleri

Kodlama tipi
A kodlama sensör ve aktüatör bağlantısında, B kodlama saha veri yolunda, D ve X kodlama endüstriyel Ethernet hatlarında kullanılır. Kodlamalar mekanik olarak uyumsuzdur; bu, yanlış bağlantıyı fiziksel olarak imkânsız kılar.
Sahada montaj tipi

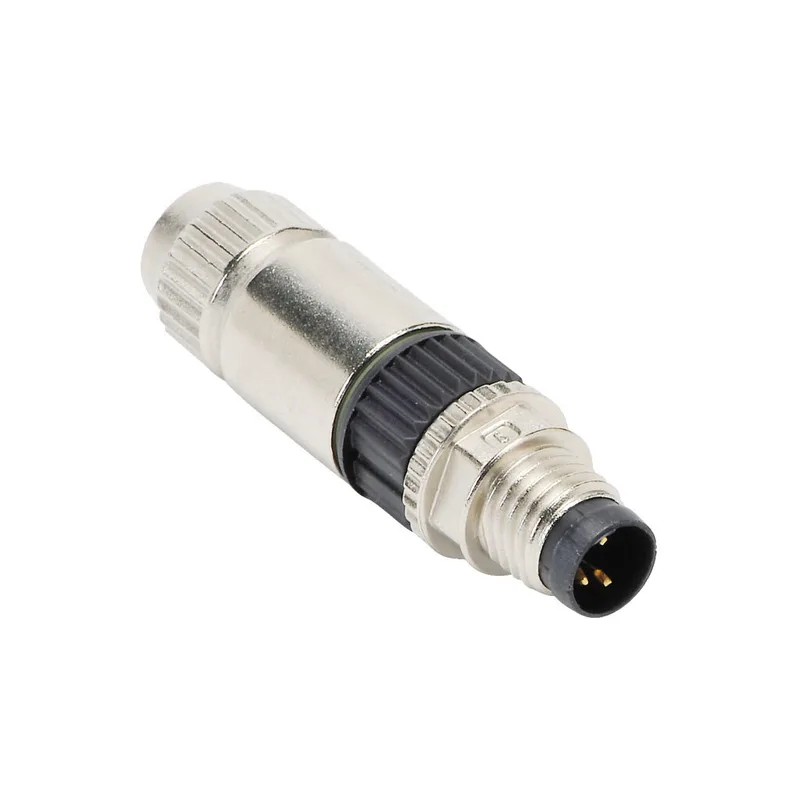

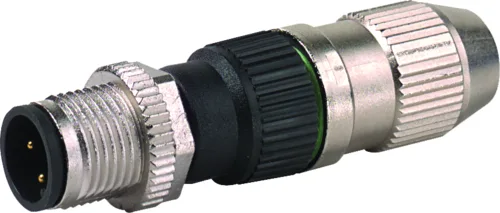

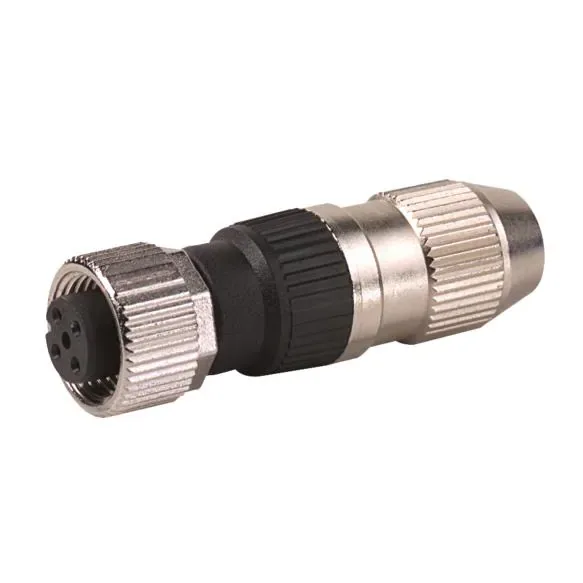

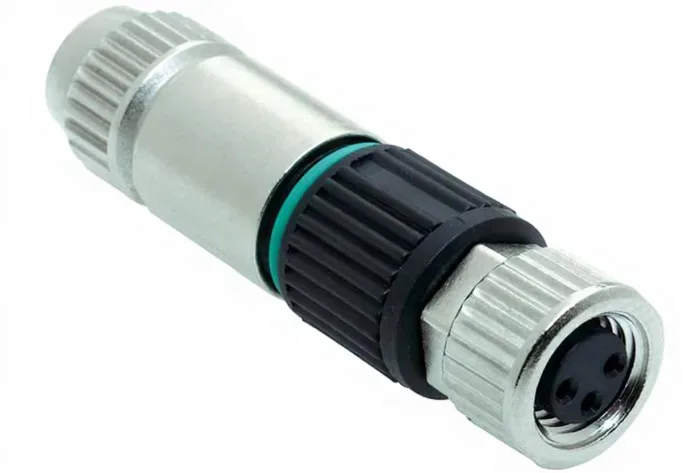

Vidalı ve kesme-bağlama (IDC) tipler sahada uç yapmaya izin verir. Hazır kablo kullanılamayan özel uzunluklarda gereklidir; ancak sızdırmazlık ve kontak kalitesi montaj kalitesine bağlı hâle gelir.
Koruma sınıfı
Konnektörün koruma sınıfı yalnızca tam sıkılmış hâlde geçerlidir. Kullanılmayan portlar kör tapa ile kapatılmazsa kutunun tamamının koruma sınıfı düşer.

Sık sorulan sorular

M12 A, B, D ve X kodlama ne anlama gelir?
Kodlama, pin dizilimini ve kullanım amacını belirler. A kodlama sensör-aktüatör, B kodlama saha veri yolu, D kodlama 100 Mbit Ethernet, X kodlama ise Gigabit Ethernet bağlantıları içindir. Farklı kodlamalar birbirine takılamaz.
Kullanılmayan konnektör portları kapatılmalı mı?
Kapatılmalıdır. Açık bırakılan port, dağıtım kutusunun veya cihazın koruma sınıfını geçersiz kılar; toz ve nem içeri girerek kontak korozyonuna yol açar. Kör tapa kullanımı standart uygulamadır.
