Endüstriyel Haberleşme

Protokol seçimi kontrolör mimarisine bağlıdır

PROFINET, Siemens tabanlı sistemlerde fiilî standarttır ve geniş cihaz ekosistemi sunar. EtherCAT çok eksenli hareket kontrolünde düşük ve öngörülebilir çevrim süresi sağlar. Modbus TCP basit yapısı ve yaygın desteğiyle veri toplama uygulamalarında yeterlidir. Protokol seçimi genellikle mevcut kontrolör platformu tarafından belirlenir; karma yapılarda ağ geçidi modülleri kullanılır.

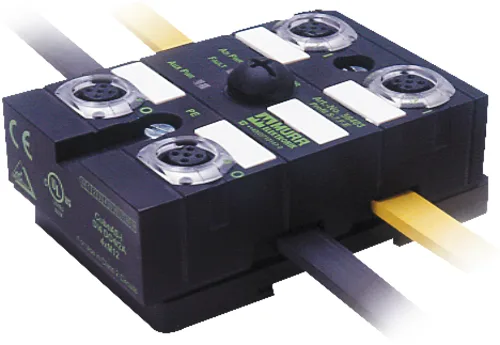

Uzak I/O ile kablolamanın azaltılması

Her sensörü panoya ayrı kabloyla çekmek yerine, saha üzerinde uzak I/O modülü konumlandırılıp panoya tek bir veri yolu kablosu çekilir. Bu yaklaşım kablo metrajını, kablo kanalı yükünü ve montaj süresini belirgin biçimde azaltır. Arıza durumunda modül üzerindeki kanal göstergeleri, hatalı noktayı sahada doğrudan gösterir.

Kablolama ve ekranlama parazit sorunlarının kaynağıdır

Sürücü ve invertör bulunan panolarda güç ve sinyal kabloları aynı kanalda taşındığında analog sinyallerde parazit kaçınılmazdır. Ekranlı kablo kullanımı, ekranın tek noktadan topraklanması ve güç-sinyal ayrımı temel önlemlerdir. Ağ sorunlarının önemli bir bölümü protokol değil, kablolama kaynaklıdır.

Uygulama örnekleri

Sık sorulan sorular

PROFINET ile Modbus TCP arasındaki fark nedir?

Her ikisi de Ethernet altyapısı kullanır. PROFINET gerçek zamanlı çevrimler, cihaz tanımlama ve tanı özellikleriyle otomasyona özel bir protokoldür. Modbus TCP daha basit bir kayıt okuma-yazma modelidir; kurulumu kolaydır ancak gerçek zaman garantisi ve zengin tanı yapısı sunmaz.

Uzak I/O kullanmak maliyeti düşürür mü?

Modül maliyeti eklenir, ancak kablo metrajı, kablo kanalı, işçilik ve devreye alma süresinde sağlanan tasarruf çoğu hatta bu maliyeti karşılar. Kablolama azaldıkça arıza noktası sayısı da azalır.
