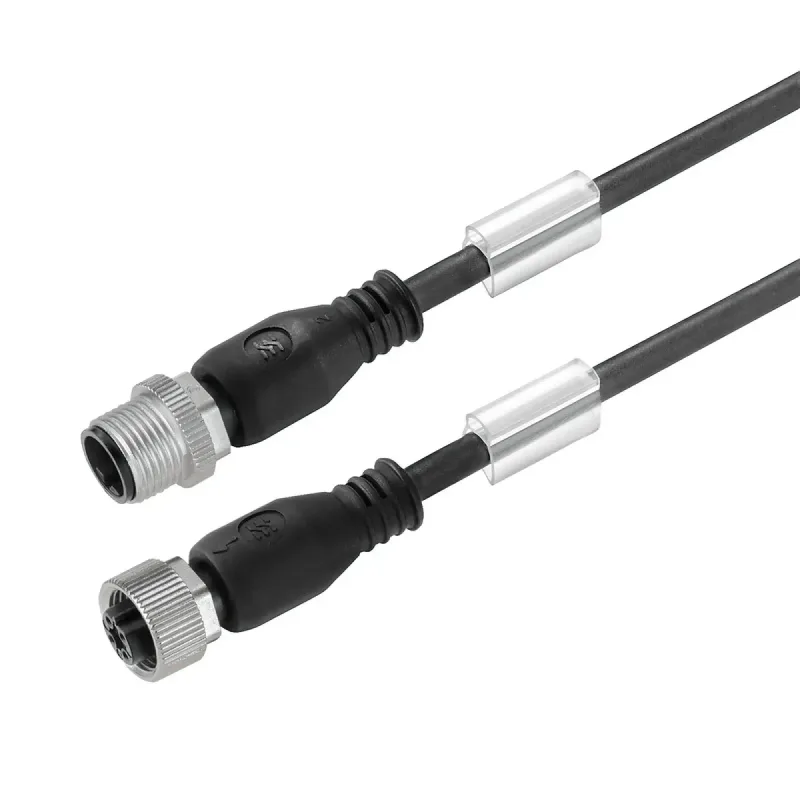

Sensör Kabloları

Sensör Kabloları nerelerde kullanılır?

• Sensör ve aktüatörlerin uzak I/O modülüne bağlanması
• Hareketli eksen ve robot kolunda sürüklenen kablolama
• Enerji zinciri (drag chain) içinde tekrarlı hareket
• Yıkamalı hatlarda sızdırmaz bağlantı

Seçim kriterleri

Konnektör boyutu ve pin sayısı

M8 dar montaj alanlarında, M12 genel amaçlı kullanımda standarttır. 3 pin basit anahtarlama sensörleri, 4 pin IO-Link ve analog çıkışlı cihazlar, 5 pin ise çift çıkışlı veya haberleşmeli cihazlar içindir. Pin sayısı cihazın gerektirdiğinden az seçilirse bağlantı kurulamaz.

Kablo malzemesi

PVC genel amaçlıdır ve ekonomiktir. PUR yağa, aşınmaya ve sürekli harekete dayanıklıdır; enerji zinciri uygulamalarında PUR şarttır. Silikon yüksek sıcaklık bölgelerinde kullanılır.

Ekranlama

Sürücü ve invertör bulunan panolarda ekransız kablo analog sinyallerde parazit taşır. Analog ve IO-Link hatlarında ekranlı kablo tercih edilmeli, ekran tek noktadan topraklanmalıdır.

Açı ve uzunluk

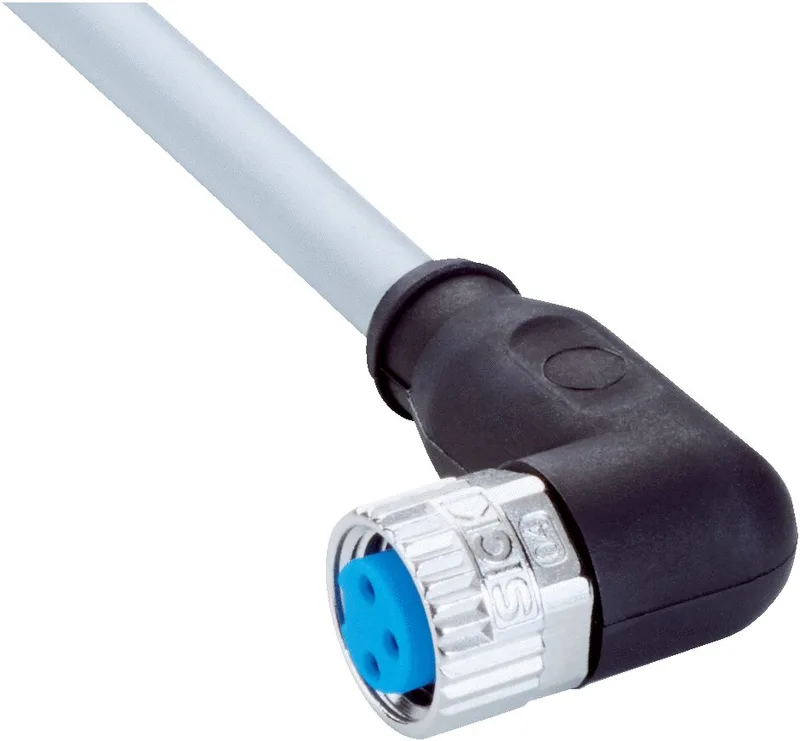

Düz ve 90° açılı konnektörler montaj derinliğine göre seçilir. Gereğinden uzun kablo pano içinde fazlalık kangal yaratır ve parazit antenine dönüşebilir; ölçüye en yakın standart uzunluk tercih edilmelidir.

Sık sorulan sorular

M8 ve M12 konnektör arasındaki fark nedir?

Fark gövde çapı ve taşınabilecek akımdadır. M8 dar alanlar için 8 mm dişli, M12 ise 12 mm dişli standarttır. M12 daha yüksek akım taşır, daha fazla pin seçeneği sunar ve endüstriyel Ethernet ile IO-Link bağlantılarında yaygın kullanılır.

Sensör kablosunda PVC mi PUR mu tercih edilmeli?

Sabit montajda ve kimyasal maruziyeti düşük ortamlarda PVC yeterlidir. Sürekli hareket eden eksenlerde, enerji zincirinde ve yağ ile temas eden bölgelerde PUR kılıf gerekir; PVC bu koşullarda kısa sürede çatlar.

4 pinli kablo 3 pinli sensörde kullanılabilir mi?

Kullanılabilir; kullanılmayan pin boşta kalır. Tersi mümkün değildir — 4 pin gerektiren bir cihaza 3 pinli kablo takıldığında dördüncü sinyal (ikinci çıkış veya IO-Link iletişimi) taşınamaz.
