Röle-Soket

Röle-Soket nerelerde kullanılır?

• PLC dijital çıkışının kontaktör bobinine sürülmesi
• Farklı gerilim seviyeleri arasında galvanik ayrım
• Sinyal çoğaltma — tek çıkıştan birden fazla devre
• Selenoid valf ve motor yol verme devreleri

Seçim kriterleri

Kontak yapısı

1CO (tek değiştirici) basit anahtarlama için yeterlidir. 2CO ve 4CO aynı sinyalle birden fazla devreyi sürmek gerektiğinde kullanılır. Kontak sayısı arttıkça kontak başına akım kapasitesi genellikle düşer.

Bobin gerilimi

24 VDC endüstriyel kumanda devrelerinde standarttır. 230 VAC bobinler doğrudan şebekeden sürülen eski tesislerde bulunur. Bobin gerilimi yanlış seçilirse röle ya hiç çekmez ya da bobin yanar.

Kontak akımı ve yük tipi

Katalogdaki nominal akım dirençsel yük içindir. Endüktif yüklerde (kontaktör bobini, selenoid) ark nedeniyle gerçek ömür kısalır. Kapasitif yükte ise ani devreye girme akımı nominal değerin çok üzerine çıkar; lamba ve güç kaynağı anahtarlamada bu dikkate alınmalıdır.

Röle mi katı hal rölesi mi

Yüksek çevrim sayısı, sessiz çalışma ve titreşimli ortam gerektiğinde katı hal rölesi (SSR) tercih edilir; hareketli parçası yoktur. Ancak SSR ısı üretir ve soğutucu gerektirir, ayrıca kapalı durumda tam yalıtım sağlamaz.

Sık sorulan sorular

Röle ile kontaktör arasındaki fark nedir?

İkisi de elektromekanik anahtarlama yapar; fark güç seviyesindedir. Röleler kumanda devrelerinde ve düşük akımlı yüklerde kullanılır. Kontaktörler motor gibi yüksek akımlı yükler için tasarlanmıştır, ark söndürme hazneleri ve daha büyük kontakları vardır.

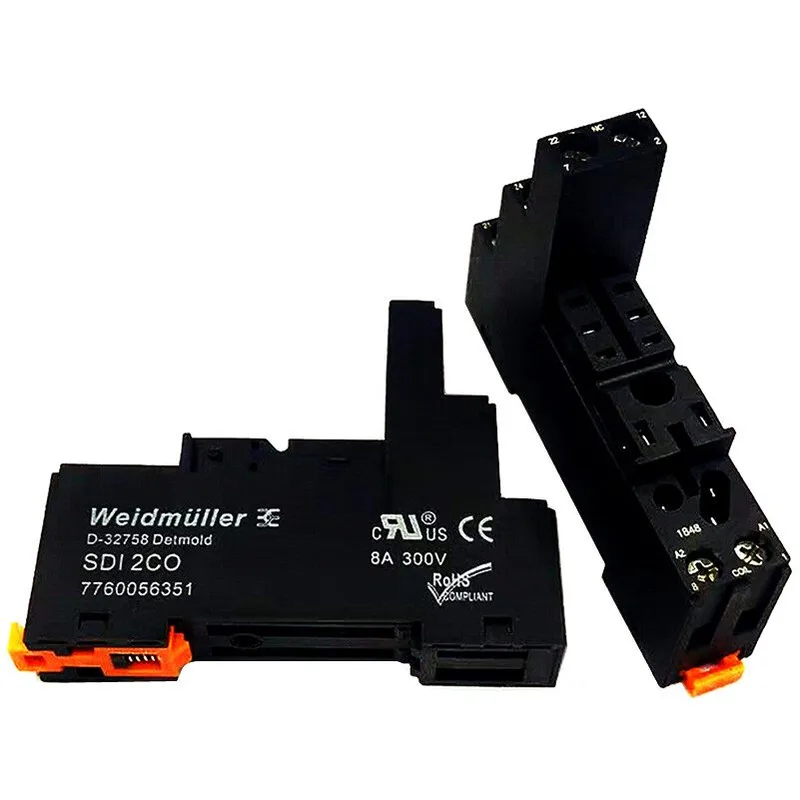

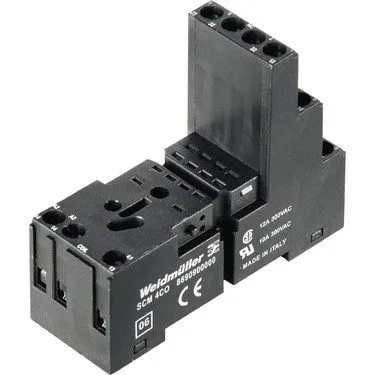

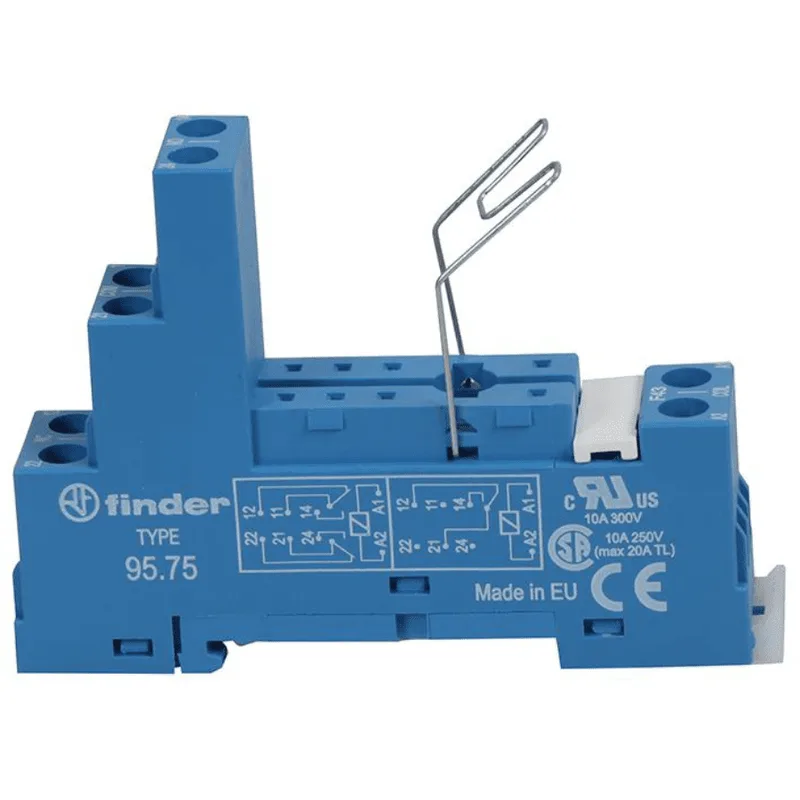

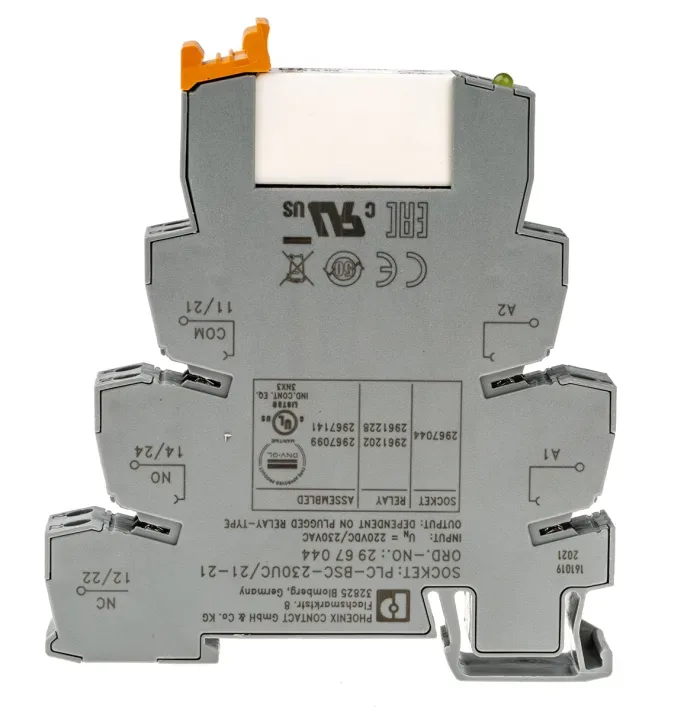

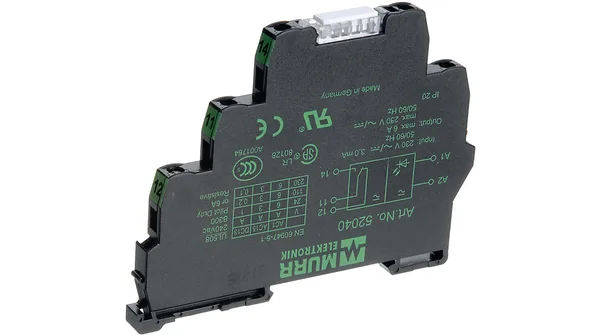

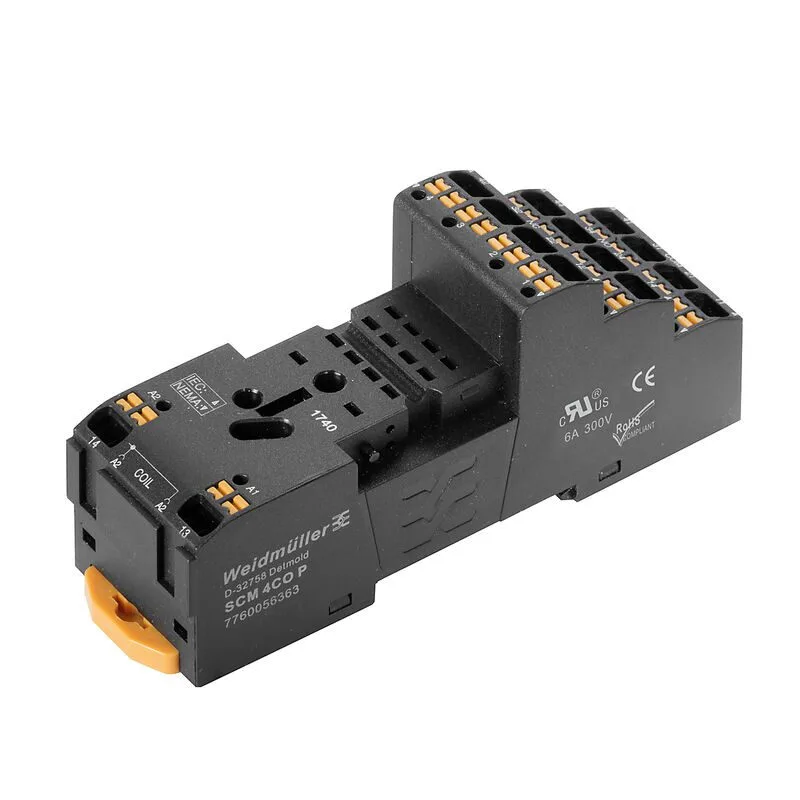

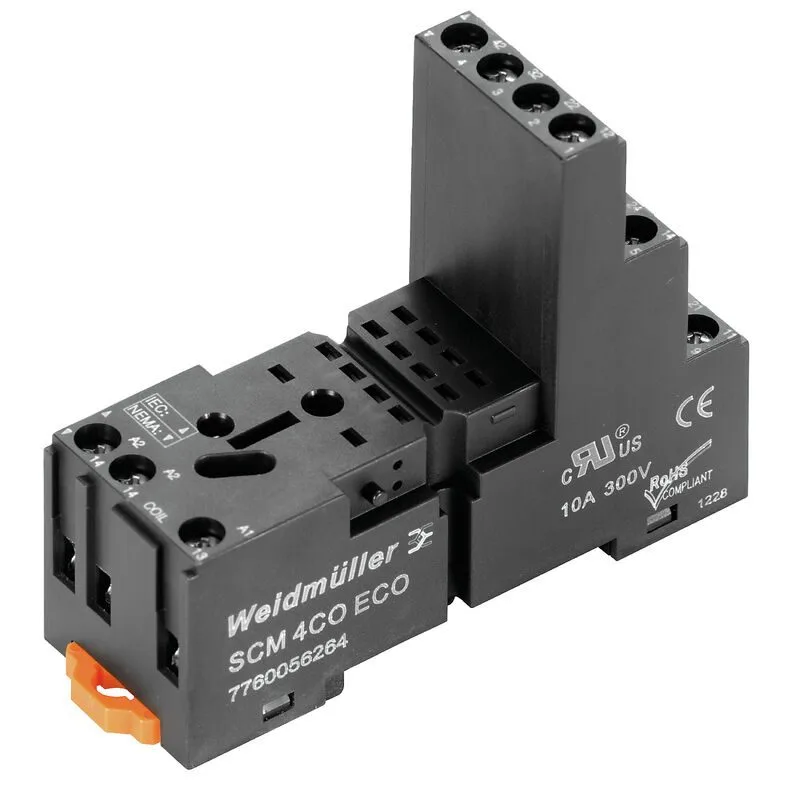

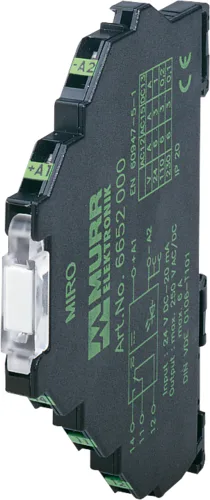

Röle soketi neden ayrı satın alınır?

Soket, röleyi ray üzerine sabitler ve kablo bağlantılarını taşır. Röle arızalandığında yalnızca röle çekilip yenisi takılır, kablolara dokunulmaz. Bu yapı bakım süresini kısaltır ve yanlış kablolama riskini ortadan kaldırır.

Röle bobinine neden diyot bağlanır?

DC bobin enerjisi kesildiğinde bobin endüktansı yüksek ters gerilim üretir; bu darbe PLC çıkış transistörüne veya sürücü devresine zarar verebilir. Bobine ters bağlanan serbest geçiş diyodu (freewheeling diode) bu enerjiyi güvenle söndürür.
